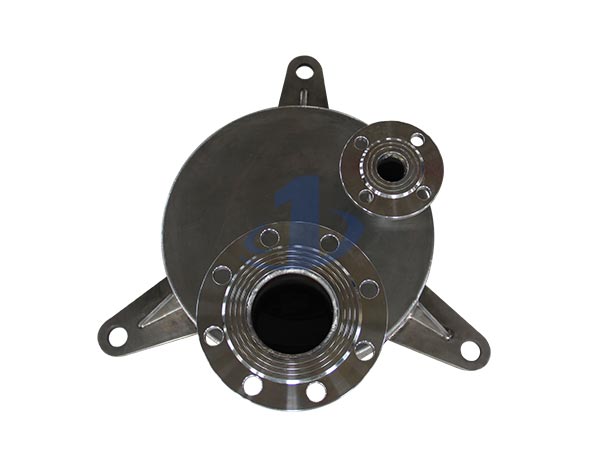

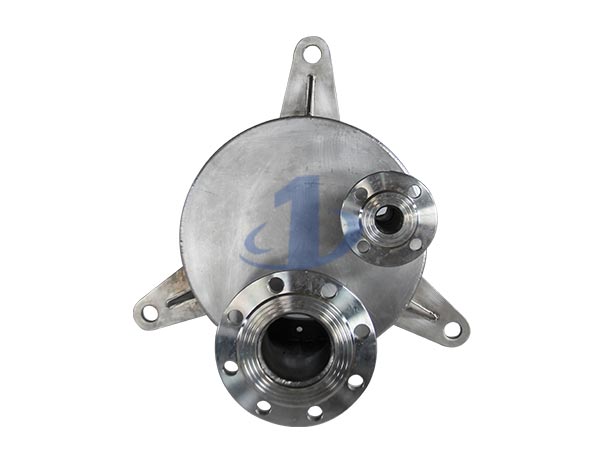

Основные функции: переключение газовых путей и контроль процессов

Будучи контрольным ядром фильтра вакуумного барабана, диск распределения газа обеспечивает, чтобы каждая камера фильтра на барабане последовательно выполняла следующие операции через свое внутреннее точное зонирование газовых путей:

Зона фильтрации :Диск газораспределения соединяется с вакуумным трубопроводом, что позволяет всасывать фильтрат.Жесткие частицы адсорбируются на поверхности барабана и образуют зеленые чайные торты.

Зона для мытья:Он направляет стиральную жидкость, чтобы проходить равномерно через фильтрующий слой пирога, и высасывает отработанную жидкость после завершения процесса стирки.

Зона для обезвоживания:Высокая степень вакуума поддерживается непрерывно для глубокого удаления смешанной жидкости из фильтрующего торта, достигая дальнейшей сушки.

Зона разгрузки :Путь газа переключается на сжатый воздух, а поток воздуха используется для выдутия сухого фильтрового торта из фильтровой ткани.

Ключевые структурные особенности

Структурная конструкция газораспределительного диска напрямую связана с его фильтрационной эффективностью и эксплуатационной стабильностью, основные характеристики которого отражаются в трех аспектах:

Чистое зонирование :Поверхность диска точно разделена на несколько независимых зон газового пути в форме вентилятора, которые соответствуют таким этапам процесса, как фильтрация, промывание, обезвоживание и разрядка соответственно.

Твердое уплотнение :Высокоточные уплотнения используются между диском и вращающейся головкой дистрибьютора, эффективно предотвращая перекрестный разговор между вакуумными и сжатыми воздушными схемами.

Устойчивый к износу материал:Газораспределительный диск в основном изготавливается из нержавеющей стали, специальных сплавов или высокопрочного литого железа с обработкой поверхностного затвердевания.Он демонстрирует отличную износостойкость и коррозионную устойчивость, что позволяет ему выдерживать долгосрочное вращательное трение и эрозию в сложных условиях работы.
