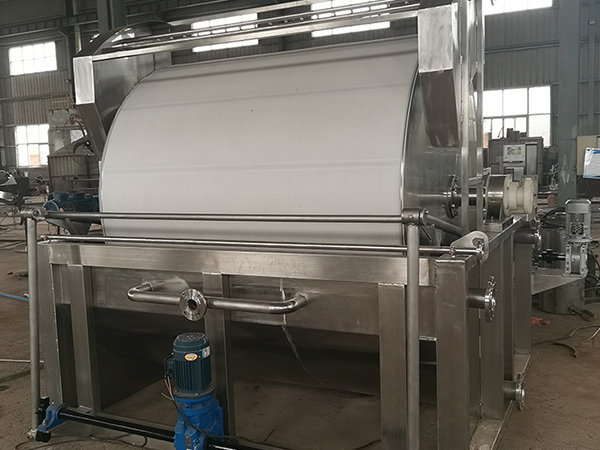

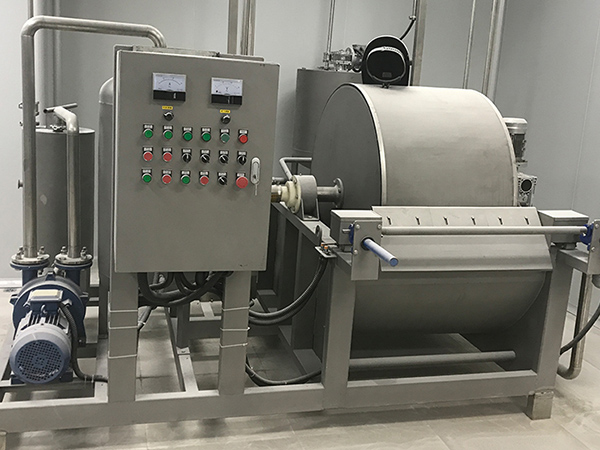

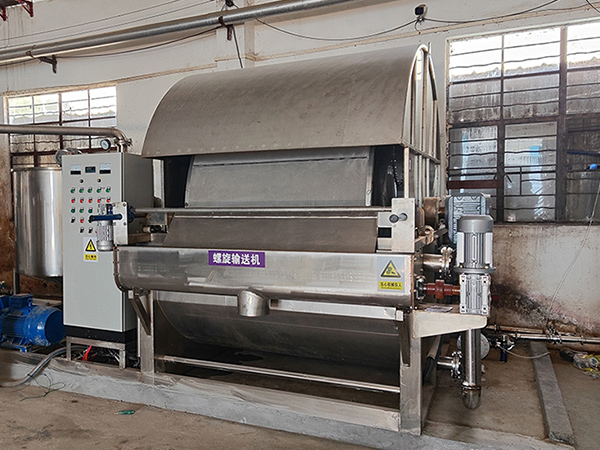

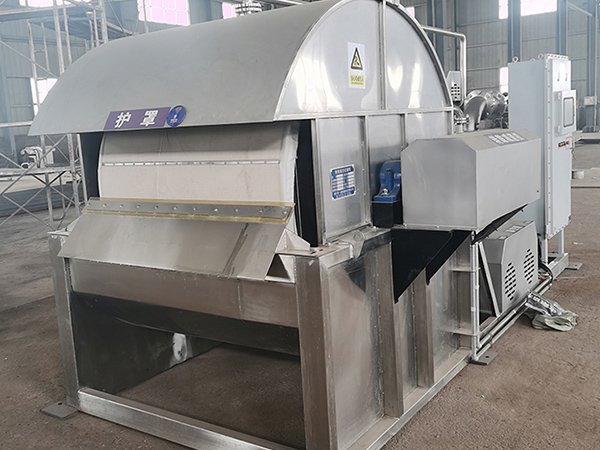

Введение в ротационный барабанный фильтр
является твердо-жидкостным сепарационным устройством, которое опирается на вакуумное всасывание в качестве движущей силы, а его основным компонентом является цилиндрическая вращающаяся нить, которая может вращаться непрерывно. Устройство использует вращающееся движение вращающейся нити, чтобы управлять фильтрующей средой, покрывающей его поверхность, чтобы завершить серию ключевых операционных шагов в последовательности. От первоначальной фильтрации подвески, до глубокой промывки фильтра пирога, до сильного извлечения излишков воды, и, наконец, реализовать автоматическое извлечение остатков фильтра. Эта серия процессов беспрепятственно связана с непрерывным вращением вращающегося запаса, образуя эффективный и стабильныйРотационный барабанный фильтр
Принцип работы
Рабочий механизм роторного вакуумного фильтра основан на синергетическом эффекте отрицательного вакуумного давления и вращения роторной струи, который реализует эффективное твердо-жидкостное разделение подвески посредством динамической циркуляции, и включает в себя его полный рабочий процесс.
Фаза фильтрации вакуума
Ротационный запас входит в подвеску, вакуумная система делает разницу давления между двумя сторонами фильтрующей ткани, жидкая фаза проникает в фильтрующую ткань и входит в ротационный запас, а твердая фаза удерживается, чтобы сформировать фильтрующий пирог.
01 →
Обратная стирка
После того, как вращающаяся нить выходит из поверхности фильтра с фильтрующим пирогом, жидкость для мытья проникает в фильтрующий пирог путем опрыскивания или погружения, а вакуумное всасывание вытягивает растворенные примеси для реализации глубокой очистки.
02
Вакуумная сушка
барабан продолжает вращаться к площади высыхания, усиливая эффект вакуума для дальнейшего удаления остаточной жидкой фазы в капиллярных каналах фильтрующего торта, уменьшая содержание влаги.
03 →
Механическая разгрузка
Когда барабан попадает в разгрузочную зону, вакуум высвобождается и сочетается с сжатым воздушным взрывом или скребком, так что фильтрующий пирог полностью удаляется до скопления.
04
Регенерация фильтрующей ткани
После разгрузки фильтрующая ткань вздувается высоковольтным спреем или сжатым воздухом, чтобы удалить поры и поверхностные остаточные частицы, восстановить фильтрационную производительность и войти в следующий цикл.
05
Структура
Ротационный барабанный фильтрв основном состоит из следующих ключевых компонентов:
Ротационная единица
Ядро оборудования, обычно цилиндрический металлический цилиндр, поверхность плотно покрыта микропористой для адсорбции жидкости.
Фильтр ткани
Фильтровый слой, покрывающий поверхность вращающейся нити, материал подбирается в соответствии с характеристиками материала, используемого для удержания твердых частиц.
Материал танка
Суспензионный контейнер помещается под барабан, нижняя часть барабана погружается в резервуар с регулируемой глубиной, чтобы обеспечить непрерывный контакт с фильтруемым материалом.
Вакуумная система
Он состоит из вакуумного насоса и вакуумного резервуара, обеспечивающего отрицательное давление для фильтрации, стирки и сушки этапов, а также приводящий жидкость к проникновению в фильтрующую ткань.
Устройство стирки
Оснащенный спрейной трубой или намоченным резервуаром, расположенным в районе жидкой поверхности барабана, используется для опрыскивания стиральной жидкости, такой как вода или растворитель, в фильтровый торт.
Компоненты удаления ударов
Включая металлочерепицу и систему сжатого воздуха, синергетический эффект фильтрующего торта с поверхности фильтрующей ткани лишен.
Механизм передачи
По двигателю, редуктору и группе коробки передач / цепи приводят барабан до равномерной скорости вращения 0,5-3 об/мин.
Глава распределения
Дистрибутивная головка: динамический клапан, установленный в конце барабана, вращающийся с барабаном, соединяя различные отсеки с вакуумной или сжатой системой воздуха через трубопровод, реализуя автоматическое переключение процессов.
Преимущества ротационного барабанного фильтра
непрерывной операции
Непрерывное вращение вращающейся струи для осуществления автоматизации всего процесса фильтрации, стирки и разгрузки, что значительно повышает эффективность крупномасштабного производства.
Высокая степень автоматизации
Регулируя скорость вращения вращающейся струи, вакуум и параметр стиральной жидкости, он обеспечивает стабильное и контролируемое качество фильтрации и значительно снижает зависимость от ручной работы.
Хороший эффект от мытья пирога
Он поддерживает конструкцию многоступенчатой обратной стирки.Эффективно уменьшает остатки растворимых примесей в фильтровом торте, чтобы удовлетворить спрос на продукты высокой чистоты.
Широкий спектр применения
Он способен справляться с суспензиями различной концентрации и размеров частиц, и особенно подходит для систем материалов со средней концентрацией и хорошей производительностью укладки частиц.
Использование фильтра роторного вакуумного барабана
Ротационные барабанные фильтры в основном применяются для работы с подвесками с высокой концентрацией, грубыми частицами, легким образованием торта и легким разрядом, а основными областями применения являются:
01 →
Химическая промышленность
Применяется для производства пигментов, красителей, катализаторов, удобрений и каустической соды и т. Д., для эффективного разделения системы смешивания твердо-жидкости после реакции.
02
горнодобывающая обработка
Для обработки золота, меди, железа и других шлаков, для достижения эффективного восстановления и очистки твердых минералов.
03 →
Экологическая защита
Для печати и окрашивания сточных вод, химической грязи и других промышленных отходов, для достижения эффективной обезвоживания и разделения твердо-жидкости.
04
фармацевтического производства
В процессе подготовки API, для завершения ключевого процесса разделения твердо-жидкости, оборудование должно соответствовать санитарным спецификациям производства.
Общие ошибки и решения вращающегося барабана
Фильтр
| Виноваты явления | Возможные причины | Решение |
| Скорость фильтрации внезапно снижается | Фильтровая ткань заблокирована; степень вакуума недостаточна; концентрация суспензии слишком низка | Заменить или очистить фильтрующую ткань; проверить, работает ли вакуумный насос должным образом, и исправить любые утечки воздуха; скорректировать концентрацию суспензии (например, путем добавления флокулятора) |
| Толщина фильтра пирога неравномерна | Ротационный барабан вращается слишком быстро; уровень жидкости в колодце нестабилен; фильтровая ткань отклоняется | Снизить скорость вращения; регулировать скорость подачи для стабилизации уровня жидкости; калибрировать положение фильтрующей ткани и проверить устройство напряжения |
| Фильтрующий пирог не удаляется | Степень вакуума не отрезается вовремя; резьба изношена или угол неподходящий; фильтровый торт слишком сухой/слипкий | Проверьте, переключается ли распределительная головка нормально (отрезать вакуум); заменяйте резьбу или регулируйте угол; регулируйте уровень вакуума или количество стиральной жидкости |
| Недостаточная степень вакуума | Неисправность вакуумного насоса; утечка воздуха трубопровода или отсека; повреждение ткани фильтра | Ремонт вакуумного насоса; осмотр соединений трубопроводов и уплотнения барабанного отсека, ремонт любых утечек; замена любой поврежденной фильтровой ткани |
| Плохой стиральный эффект | Недостаточный поток стиральной жидкости; заблокированная спрейная труба; слишком короткое время стирки | Увеличить скорость потока стиральной жидкости; очистить ножницы распылительной трубы; уменьшить скорость вращения барабана и продлить время стирки |
| Ненормальный шум во время работы оборудования | Износ подшипников; разрыв передачи/сети или недостаточная смазка | Замените подшипник; затяните компоненты передачи и добавьте смазочное масло |
Регулярно проверяя состояние фильтрующей ткани, уплотнение вакуумной системы и износ компонентов передачи, можно эффективно уменьшить возникновение неисправностей, обеспечивая стабильную работу оборудования.
Ротационный вакуумный фильтр Цена
На цену фильтра роторного вакуумного барабана влияет ряд факторов.Зона фильтрации является важным фактором, от лабораторного использования небольшого оборудования до промышленного использования большого оборудования, чем больше площадь, тем выше цена.Материал оборудования также связан с затратами, при контакте с коррозионными материалами, использовании кислотно-щелочных специальных сплавов или инженерных пластмасс, стоимость относительно высока.
Выберите нас в качестве вашего производителя фильтров для фильтров, мы полагаемся на многолетний опыт в отрасли, передовые технологии производства и стремление к инновациям, чтобы создать высокоэффективный и надежный фильтр, чтобы обеспечить надежную гарантию для вашего производственного процесса.
